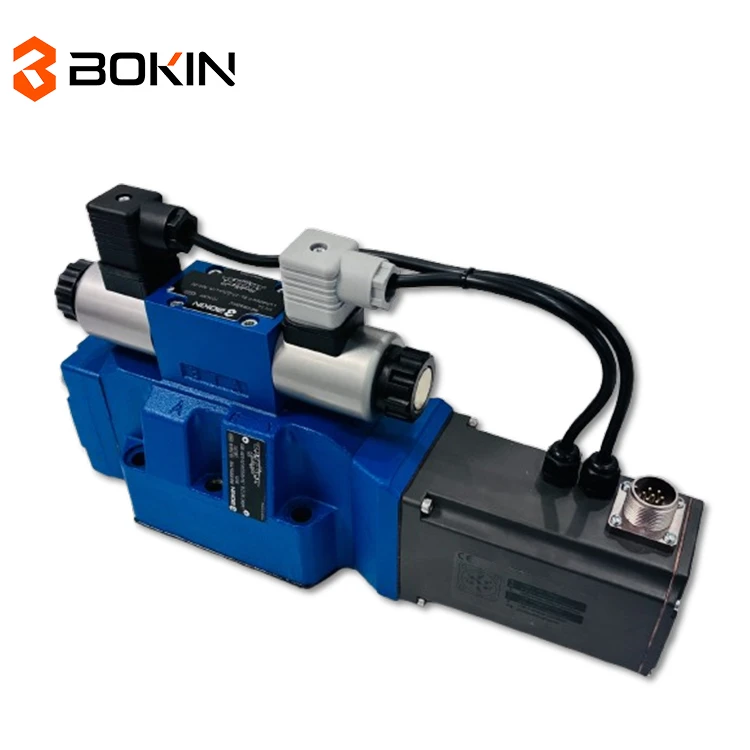

Pilot-Valdomas hidraulinis proporcinis vožtuvas 4WRKE27 A1 10V valdymas

Didelės-talpos piloto-valdomas proporcinis vožtuvas su 10 V analoginiu valdymu, sukurtas didelio- srauto pramoninėms hidraulinėms sistemoms. Sujungia didžiulę srauto talpą, OBE padėties grįžtamąjį ryšį ir tikslų 10 V valdymą, skirtą sunkioms -apkrovoms.

Vardinis debitas 500 l/min (Δp=5 baras/valdymo briauna), maksimalus debitas 1000 l/min. Pagrindinių vožtuvų angų A/B/P vardinis slėgis 270 barų, piloto tiekimas 25–350 barų. Prievado T išorinis grįžtamasis slėgis 210 barų, vidinis statinis slėgis<10 bar, handling large-capacity hydraulic circuits.

A1 interface with ±10V command input (input resistance >100 kΩ) ir ±10V faktinės vertės išėjimą. Histerezė Mažiau arba lygi 1%, atsako jautrumas Mažesnis arba lygus 0,5%, o nulinis taškas reguliuojamas gamykliniu -nustatyta potenciometru. OBE užtikrina pagrindinės ritės padėties valdymą nepriklausomai nuo srauto jėgų.

Sveria 19,5 kg, ISO 4401-08-08-0-05 perkėlimo raštas (prievadai A/B/P/T Ø32 mm). Reikalingi 6 M12 x 60 tvirtinimo varžtai (priveržimo momentas 100 Nm ±10%). Kabelio ilgis iki 40 m (LiYCY 7×1,0 mm²) su dvipusiu ekranavimu, kad atitiktų EMC.

Spyruoklinė-centrinė pagrindinė ritė ir OBE apsauga nuo viršįtampio / žemos įtampos. IP65 apsaugos klasė ir -20~+50 laipsnių aplinkos temperatūros diapazonas. MTTFd vertė 75 metai, su slėgio mažinimo vožtuvu, kad būtų padidinta sistemos sauga.

Veikia su mineralinėmis alyvomis (HL/HLP/HLPD), biologiškai skaidžiais skysčiais (HETG/HEES/HEPG) ir ugniai{0}}atspariais skysčiais (HFDU/HFDR/HFC). Klampumo diapazonas 20–380 mm²/s, hidraulinio skysčio temperatūra -20~+80 laipsnių.

Skirtas dideliems hidrauliniams jėgos agregatams, sunkiems kalimo presams ir pramoninių malūnų hidraulikoms. Puikiai tinka plastiko liejimo mašinose, didelėse konvejerių sistemose ir jūroje esančiose naftos ir dujų pagalbinėse sistemose, kurioms reikalingas didelis srautas ir tikslus 10 V valdymas.
